Mise à jour le 5 octobre 2026
Le choix d’un routeur solaire dépend de la présence d’une carte électronique ou d’un thermostat mécanique sur votre ballon d’eau chaude, pour un coût variant entre 200€ et 1200€.
Le routeur solaire optimise l’autoconsommation photovoltaïque en redirigeant automatiquement le surplus d’énergie vers des appareils énergivores comme le chauffe-eau. Les chauffe-eau français offrent un grand volume d’eau en bas de cuve, avec des thermoplongeurs situés tout en bas, ce qui les rend parfaitement adaptés au stockage du surplus photovoltaïque via un routeur.
Critères déterminants pour sélectionner votre équipement :
En résumé :
- Technologie du thermostat : raccordement direct sur bilame mécanique ou dissociation obligatoire sur carte électronique.
- Type de réseau : appareil monophasé pour une phase unique ou boîtier triphasé pour équilibrer trois phases.
- Mode de régulation : relais à seuil fixe ou gradateur proportionnel en temps réel.
- Fonctions de communication : compatibilité avec compteur communicant ou pilotage d’appareils secondaires.
Le coût d’investissement initial d’un routeur solaire varie entre 200€ et 1200€ pour une économie moyenne de 150€ par an.
Comment choisir son routeur solaire selon le type de chauffe-eau (mécanique ou ACI) ?
Le type de régulation thermique détermine la méthode de branchement du boîtier de déviation solaire. Les résistances couplées à un thermostat mécanique supportent sans difficulté les variations de tension, tandis qu’il est recommandé d’éviter les thermostats électroniques complexes car ils ne fonctionnent pas correctement avec un routeur solaire sans modification de câblage.
Pour distinguer ces deux familles d’appareils, observez la platine située sous la cuve. Un boîtier en plastique compact muni d’une tige embrochée sur la résistance signale un modèle mécanique, alors qu’un circuit imprimé équipé de voyants lumineux indique un système électronique à courant imposé.
Pourquoi le thermostat mécanique est-il le plus simple à raccorder ?
Le thermostat mécanique intègre une sonde à dilatation thermique qui ouvre ou ferme un contact électrique pur sans traitement électronique. Cette absence de composants actifs permet au thermoplongeur d’encaisser directement la tension modulée par le gradateur.
La sécurité de surchauffe reste opérationnelle en coupant la ligne si la température de consigne est atteinte. L’installation ne réclame aucun boîtier de découplage, ce qui rend le raccordement direct et rapide sur le circuit de chauffe.
Comment adapter un chauffe-eau à carte électronique ACI avec un routeur ?
La technologie ACI protège la cuve en acier grâce à une anode en titane alimentée par un circuit imprimé basse tension. Ce circuit électronique exige une tension stable de 230 volts et subit des avaries si un gradateur lui envoie une tension tronquée.
L’adaptation impose de séparer la ligne de puissance alimentant les résistances stéatites de la ligne alimentant la carte logique. Le routeur solaire injecte son signal modulé uniquement sur les résistances, tandis que la carte reste raccordée en permanence au secteur pour maintenir la protection contre la corrosion.
Configuration de votre logement et matériels adaptés
Ce tableau technique permet d’identifier l’action à mener selon votre équipement existant et votre réseau domestique.
| Configuration du logement | Conduite à tenir | Repère technique ou tarifaire |
|---|---|---|
| Chauffe-eau à thermostat mécanique en monophasé | Raccorder directement la sortie du routeur gradateur sur l’entrée du thermostat | Pilotage direct sans accessoire additionnel |
| Chauffe-eau électronique ACI en monophasé | Séparer l’alimentation permanente de la carte et router la puissance vers la résistance | Dissociation sur circuit de commande dédié |
| Installation photovoltaïque et réseau en triphasé | Installer un routeur triphasé et privilégier un thermoplongeur triphasé | Capture intégrale de la production excédentaire |
| Pilotage multi-équipements avec suivi domotique | Sélectionner un gestionnaire d’énergie global de type HEMS | Mesure avancée et application de contrôle |
Pour les ballons thermodynamiques intégrant une régulation propriétaire non modifiable, le pilotage s’effectue exclusivement par le contact sec dédié sans utiliser de gradateur de puissance.
Quels sont les risques de câblage et les précautions à prendre avec les cartes électroniques ?
Le raccordement direct d’un hacheur de puissance sur un circuit électronique entraîne la destruction prématurée de son transformateur d’alimentation. Les cartes de contrôle ne supportent pas le signal découpé généré par la modulation de phase du routeur.
Une coupure non maîtrisée de la carte stoppe également le courant de l’anode en titane, laissant la cuve sans défense face à l’oxydation de l’eau. Pour préserver l’intégrité de la cuve et de l’électronique, le circuit de commande doit conserver une alimentation continue.

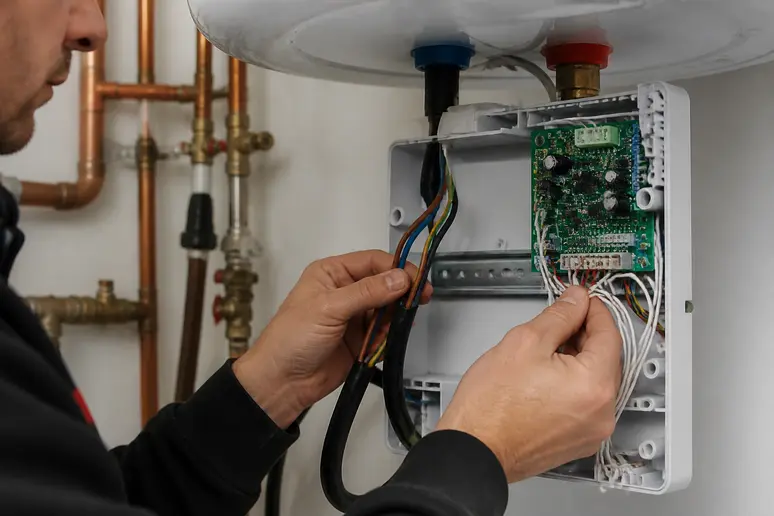

Pourquoi faut-il séparer l’alimentation de la carte et du routeur sur un disjoncteur 2A ?
La carte ACI réclame une protection distincte pour recevoir un signal électrique conventionnel issu du réseau public. L’insertion d’un disjoncteur divisionnaire de deux ampères en amont de la carte garantit cette continuité de service.
Ce montage isole les composants fragiles des harmoniques générées par le gradateur solaire. Le ballon maintient son système anti-tartre et sa sonde de température active, pendant que la résistance absorbe le surplus photovoltaïque.
Quels accessoires de câblage et protections faut-il prévoir ?
La mise en place sécurisée du dispositif requiert l’ajout de modules modulaires dans le tableau de distribution générale. L’ensemble comprend un disjoncteur différentiel adapté, un coupe-circuit pour la puissance et des relais de commande.
D’après le distributeur spécialisé Kano Energy, les fournitures de raccordement comprenant câblage, contacteurs et disjoncteurs représentent un poste de 30 à 50 euros. Un contacteur de marche forcée permet également de relancer la chauffe manuellement lors des périodes sans soleil.
Faut-il opter pour un routeur solaire monophasé ou triphasé ?
Le type de courant distribué dans l’habitation impose l’architecture du dispositif de déviation. Une mesure incomplète sur un réseau multi-phases provoque le renvoi inutile d’électricité sur le réseau public sans chauffer le ballon.
Le modèle monophasé traite une seule ligne active, alors qu’une installation multi-fils nécessite une surveillance simultanée sur l’ensemble des conducteurs pour équilibrer les charges de consommation.

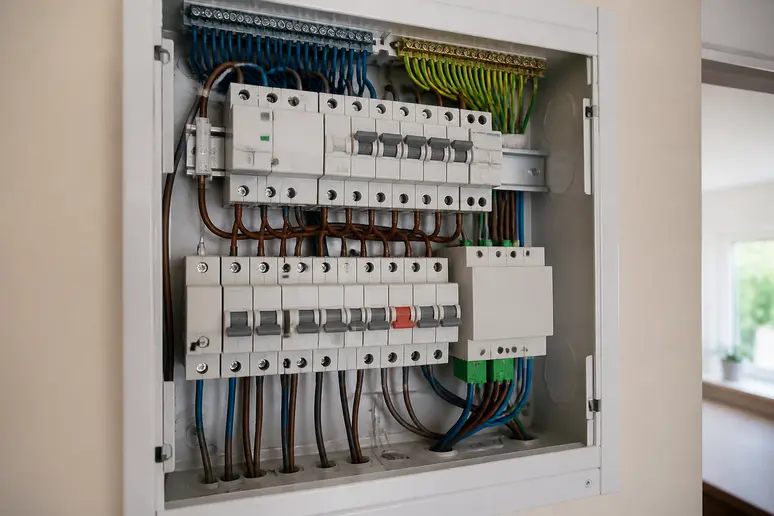

Comment fonctionne le routage en installation monophasée ?
Le routeur solaire monophasé pilote une seule phase à l’aide d’une tore de mesure positionnée en tête d’installation. Dès qu’un courant sortant est mesuré au niveau du disjoncteur général, le boîtier s’active instantanément.
La puissance transmise au corps de chauffe s’ajuste en continu pour calquer exactement la production disponible. Ce calibrage millimétré évite tout prélèvement payant sur le réseau public pendant la chauffe.
Quels sont les risques d’un routeur monophasé sur un réseau triphasé ?
Il est recommandé d’utiliser un thermoplongeur triphasé avec un onduleur triphasé, car un routeur monophasé sur une installation triphasée ne capture qu’un tiers de la production excédentaire. Le routeur solaire monophasé pilote une seule phase, tandis que le triphasé mesure et optimise l’équilibrage sur les trois phases.
Ce déséquilibre engendre une situation où deux phases injectent leur excédent gratuitement sur le réseau, pendant que la phase active soutire de l’électricité payante pour compenser un manque ponctuel. L’usage d’un équipement triphasé dédié élimine ces déperditions.
Quel est le budget à prévoir et la rentabilité d’un routeur solaire ?
La rentabilité d’un dispositif de déviation repose sur le volume d’eau chaude consommé quotidiennement et le dimensionnement de vos capteurs solaires. L’amortissement s’obtient rapidement grâce à la valorisation maximale de l’énergie autoproduite.
L’utilisation de la cuve comme stockage thermique réduit le recours aux accumulateurs physiques tout en limitant les surplus non valorisés injectés sur le réseau.
Combien coûte l’achat et la pose d’un routeur solaire ?
Selon les données publiées par le distributeur Kano Energy, les tarifs du matériel s’échelonnent de 30 à 800 euros selon la technologie retenue. Cette source détaille qu’un simple relais connecté s’affiche à bas coût, qu’un gradateur de régulation fine se situe entre 200 et 300 euros, tandis qu’un optimiseur HEMS complet atteint 500 à 800 euros.
L’entreprise ecojoko relève pour sa part que les prix des appareils intégrant des options comme le suivi par application ou le pilotage multi-charges s’étendent de 200 à 900 euros hors pose. L’intervention d’un électricien qualifié représente un montant de 150 à 400 euros, auquel peuvent s’ajouter des modules complémentaires facturés de 50 à 200 euros.
Quelles économies espérer sur sa facture d’électricité ?
L’eau chaude sanitaire représentant une part majeure des dépenses énergétiques d’un foyer, le routage solaire permet d’effacer une grande fraction de cette consommation en période estivale et intermédiaire. Le surplus absorbé par la résistance diminue directement les cycles de chauffe en heures pleines ou creuses.
La réduction des kilowattheures soutirés stabilise la facture face aux hausses tarifaires de l’électricité. L’amortissement financier complet intervient couramment en moins de quatre à six ans selon l’ensoleillement régional.
Quelle solution retenir si la météo reste couverte plusieurs jours de suite ? L’association du routeur avec un contacteur jour-nuit ou une horloge programmable garantit un appoint automatique sur le réseau durant les heures creuses pour éviter les douches froides.
Foire aux questions sur le routeur solaire pour chauffe-eau
Comment vérifier si mon ballon dispose d’un thermostat mécanique ou d’un système ACI ?
Après coupure du courant au tableau, retirez le capot plastique sous le cumulus pour observer le boîtier de commande. Un bloc électromécanique doté d’une molette de réglage manuelle indique un modèle mécanique, tandis qu’une carte électronique verte munie d’un voyant lumineux confirme une technologie ACI.
Le hachage de tension d’un gradateur peut-il endommager la résistance du chauffe-eau ?
Les résistances blindées et stéatites sont des éléments purement passifs qui tolèrent les variations de tension sans subir d’usure anormale. Seuls les composants électroniques de commande risquent des dégradations s’ils reçoivent ce courant modulé.
Faut-il conserver son abonnement heures creuses avec un routeur solaire ?
La conservation du tarif heures creuses reste intéressante pour assurer l’appoint nocturne hivernal à tarif modéré. Le routeur solaire assure l’essentiel de la chauffe en journée de mars à octobre, l’appoint réseau ne prenant le relais que par manque de soleil.
Quelle est la différence entre un relais à seuil et un routeur gradateur ?
Le relais à seuil commute la résistance à sa puissance maximale dès qu’un niveau de production solaire est franchi, quitte à soutirer le complément sur le réseau. Le gradateur ajuste la puissance fournie watt par watt pour absorber uniquement le surplus disponible.
Peut-on brancher un routeur solaire sur un chauffe-eau thermodynamique ?
Les chauffe-eau thermodynamiques possèdent un compresseur frigorifique incompatible avec une tension hachée variable. Le pilotage doit passer par l’entrée contact sec ou le protocole de gestion d’énergie de l’appareil sans altérer son alimentation principale.
Les informations de cet article sont fournies à titre indicatif. Pour tout projet de travaux, consultez un professionnel qualifié qui pourra évaluer votre situation spécifique selon les normes en vigueur.
